在AI大模型训练与推理需求爆发式增长的背景下，芯片功耗已从数百瓦级跃升至千瓦级，热流密度也随之突破传统风冷极限。这一趋势给散热器与热界面材料的研发验证带来了前所未有的挑战：一方面，传统单区TTV（Thermal Test Vehicle，热测试载具）只能模拟平均功率，无法捕捉现代复杂芯片中普遍存在的热点效应；另一方面，昂贵的AI芯片实物在研发测试环节中反复使用，面临物料损耗与损坏风险。面对这些行业痛点，文天精策仪器科技（苏州）有限公司凭借在冷热控制与力学控制领域的专利技术积累，构建了覆盖多种测试场景的TTV产品矩阵，为散热方案研发提供了可量化的验证基础。

　　一、什么是TTV测试载具，为何成为散热验证的关键工具

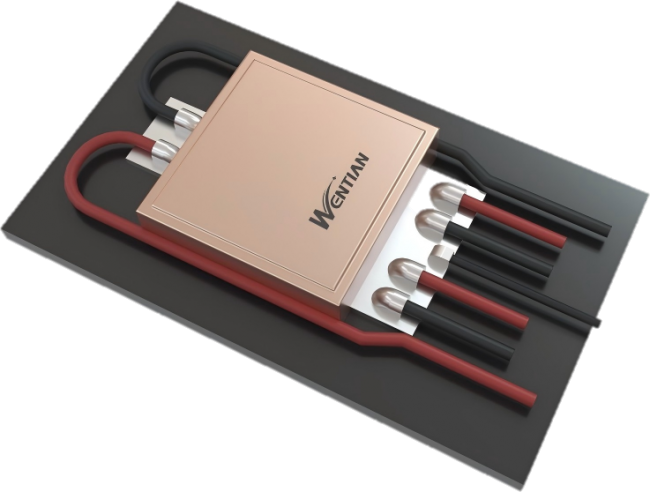

　　TTV即热测试载具，其作用是在实验室环境下模拟真实芯片的发热状态，从而替代昂贵芯片实物开展散热器、热界面材料及冷却系统的性能验证。这一方案的价值在于：既能真实再现芯片工况下的热行为，又能规避对真实物理芯片造成损坏的风险，大幅降低研发过程中的测试成本与物料损耗。文天精策的超高功率TTV测试组件正是围绕这一需求设计，能够真实模拟超高功率AI芯片与CPU的热效应，再现高功率芯片加速模块（OAM）在实际运行中的复杂热行为，为水冷系统散热元件和加速器模块冷板等散热方案设计提供性能验证基础。

　　二、如何应对芯片热点效应：多区TTV的技术路径

　　现代复杂芯片，包括AI芯片、GPU以及Chiplet（小芯片）异构集成设计，其发热状态往往极不均匀，传统单区TTV只能模拟平均功率，难以捕捉热点效应，导致散热方案验证与实际芯片热行为脱节。文天精策推出的多区功率热测试载具，通过多个加热区（可达4-48个），精确模拟真实芯片上非均匀的功率分布和热点，弥补了传统单区TTV的局限。该产品专门针对AI芯片、GPU、Chiplet异构集成等现代复杂设计，适配发热极不均匀的芯片验证场景，可在真实芯片量产前，提前验证水冷板、液冷系统等散热方案，从而缩短开发周期、降低成本。在应用场景上，多区TTV既可用于在无法获得昂贵AI芯片实物时，提前开发和验证液冷板、浸没式液冷、两相冷却等先进散热方案的性能，也能模拟不同芯片颗粒（Die）间的热交互影响和局部热点，用于优化封装内部的热管理策略。

　　三、超高功率场景下的测试载具设计要点

　　针对AI芯片、GPU等高功率发热工况，文天精策的超高功率热测试载具TTV（产品型号T50）通过宽功率范围设计，可覆盖从低功耗到高热通量密度的全范围测试，满足移动设备芯片到AI高性能计算芯片等不同场景的散热验证需求。该产品支持12V到220V可调电压，程序控制任意功率密度可调，加热有效面积从5×5mm到50×50mm不等，功率可达4840W，热流密度覆盖50-3800W/cm²的区间。在安全性方面，采用渐进式启动配合超温保护，避免瞬时高功率冲击，降低对测试设备和被测样品的损坏风险；非工作面采用陶瓷绝热和极小接触面设计，散热方式支持液冷或风冷，适配多种冷却系统。可选内置温度传感器提供实时温度反馈，便于监测芯片表面或内部的温度变化。

　　四、水冷板、液冷方案测试中的关键考量

　　在水冷板、液冷等冷却方案的对比测试中，安装底座的稳固性与接触可靠性直接影响测试数据的真实性。文天精策的电木TTV测试组件配备电木（酚醛树脂）材质水冷板安装底座，表面平整，兼具机械强度与热稳定性，适用于长期循环测试工况；具备电气绝缘特性，配合高压电源可进行实验室级测量，无需担心安全距离问题。该组件可有效减少因接触不良导致的热散失误差，使实测数据更贴近实际应用中的真实性能，同时宽功率范围支持在同一平台上对不同冷板或冷却方案进行对比测试。产品在尺寸上提供10×10mm至50×50mm的范围，可根据实际芯片尺寸或模拟热源区域进行适配调整，并可选配单点或多点集成温度传感器，直接监测冷板入口、出口或芯片特定热点附近的实时温度。

　　五、完整散热性能测试系统的构建思路

　　单一的TTV热源之外，完整的散热性能测试还需要受控的冷却环境配合。文天精策的芯片功率热测试系统即是围绕这一需求打造，与多区功率热测试载具（TTV）配合使用，TTV作为模拟热源，系统提供并控制冷却环境，形成完整的散热性能测试方案。系统中的流量计用于精确测量流经芯片模块的冷却液流量，为散热性能评估提供准确数据；过滤器用于过滤冷却液中的杂质，防止堵塞芯片模块内的通道，保护系统安全。该系统温度范围覆盖5~30℃，加热有效面积包括10×10、20×20、50×50mm等规格，功率4000W，热流密度1000W/cm²，基本配置包含TTV热台、温度控制器、循环水系统、温控软件、微流量截止阀、气浮隔振平台及过滤器等组件。

　　结语

　　从超高功率单区TTV到多区热点仿真，从电木材质安装底座到完整的芯片功率热测试系统，文天精策仪器科技（苏州）有限公司围绕AI芯片、GPU等高功率发热场景下的散热验证需求，构建了较为完整的产品矩阵。公司深耕冷热控制和力学控制领域，专注于热学、力学、电学、光学等原位测试技术，产品已应用于清华大学、南方科技大学、上海科技大学、中国矿业大学、安徽大学、中科院、华为等多所科研院所和企业，为散热方案研发与验证提供了可参考的技术路径。
