同一条电源线上，把磁珠贴在板面还是让引线穿板而过，看起来只是装配工艺的不同，实际会牵动布局密度、可用电流、焊接节奏和后续换料的成本。东莞市德正磁源是一家位于广东东莞清溪的磁性元件企业，经营穿心磁珠等EMI噪声滤波器业务。围绕这类产品的贴片与插件两种形态，下面按研发和采购常常关心的顺序，把两个品类的重要差异逐条回答清楚。

　　先看安装方式，它决定了能用在哪

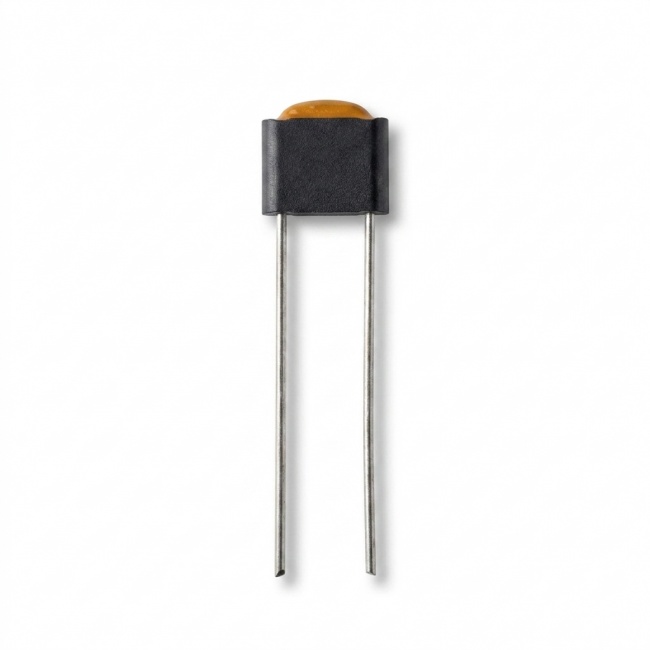

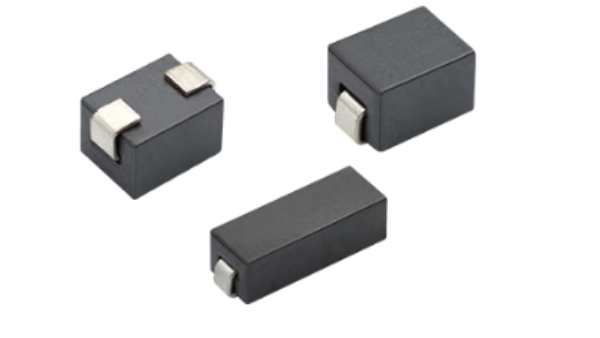

　　两者之间根本的区别在安装方式。插件穿心磁珠的引线穿过电路板孔位后焊接，磁体本体竖立在板上；贴片穿心磁珠落在焊盘上，通过回流焊固定，高度方向占用更少，也不必为每个元件预留穿孔空间。两者的空间预算并不一样，贴片件的高度余量通常更紧，插件件则要多留一段穿孔与弯脚的位置。这个差别直接决定选型方向：板面紧张、机箱高度受限、希望提高元件密度时，贴片结构更容易排布；而导线本身要穿过磁芯，或者线束在接口附近需要就近加一只磁珠时，插件结构更顺手。

　　另一个常被忽略的条件是产线。插件件需要插件机或人工插件工位，贴片件并入既有的回流工序；如果现有产线以贴片为主，额外增加插件工序会带来工位、工时和返修路径的变化。东莞市德正磁源的插件穿心磁珠提供轴向与径向编带，便于自动插件作业；其贴片穿心磁珠系列面向高密度PCB布局，部分型号的额定电流标注可达17A。使用这两条线时，仍要把自己的设备型号和产能节奏一起纳入比较。

　　判断顺序建议从机械图纸开始，而不是从参数表开始。先确认板厚、孔径、引脚间距是否留出安装空间，再看焊盘尺寸与回流温度曲线能否与板上其他贴片元件共线，然后才核对电气参数。顺序颠倒容易出现参数选得很准、结构却装不上去的情况，改板成本远高于前期多问几句。

　　滤波效果并不由封装形式决定

　　噪声抑制能力主要由磁芯材料、磁芯体积和导线穿过磁芯的圈数共同决定，封装形式只是把这些条件装进不同形状的外壳。在同一材料体系下，低频段的阻抗与磁芯尺寸、穿孔圈数的关系往往更密切，因此比较贴片与插件，应该回到各自实测的阻抗-频率曲线上，而不是只看外形或单价。

　　有几类输入必须先对齐，否则比较没有意义。一是目标噪声所在的频段，是开关电源输出的低频纹波，还是几十兆赫兹以上的尖峰；二是需要达到的衰减量或阻抗值，以及对应的测试条件；三是直流电阻带来的压降与发热，是否落在允许范围内。如果用在直流电源线上，还要确认在直流偏置下阻抗会衰减多少，避免只按小信号曲线选型。这些条件对齐之后，两个品类各自的余量在哪里通常就看得出来了。

　　如果噪声集中在更低频段，除铁氧体之外还可以比较非晶材料。东莞市德正磁源的AmB系列非晶穿心磁珠给出的数据是，在9K-3MHz低频段抑制效能高于铁氧体，375MHz处衰减值大于37dB。材料路线是否合适，之后要拿样品在自己的板子和真实工况下测一遍，只凭材料名称或宣传口径下结论，风险不小。

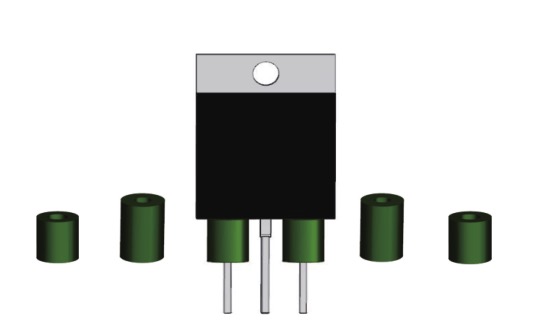

　　还有一类场景值得单独判断：线路需要穿过金属隔板或屏蔽腔体。插件结构的引线天然适合穿过这些位置，贴片件则要靠额外的结构或接地设计来配合。具体方案能不能成立，取决于腔体开孔、板与壳的相对位置以及接地方式，这些都需要在结构评审阶段提出，而不是留到试产时再解决。

　　电流、温升与焊接条件要逐项确认

　　额定电流是容易看错的一项。磁珠的额定电流多以自热温升为界定条件，而不是以损坏为界定，同样标称电流，在不同温升标准下含义可能不同。核对时要问清楚：额定电流对应的环境温度与允许温升是多少，满载时表面温度是否会被周边元件和封装材料接受，长时间工作后阻抗是否随温度偏移。

　　焊接条件也要分开看。贴片件走回流焊，需要确认耐受的峰值温度与受热次数；插件件多走波峰焊或手工焊，引线和磁芯在成型、穿板、弯脚时会承受机械应力，工艺动作不当可能带来不易察觉的损伤。可以据此向候选方索取阻抗-频率数据、额定电流与温升的关系、推荐焊接条件等验证材料，再与自己的工艺窗口逐项对比。

　　使用环境同样是变量。靠近热源、密封腔体内、有振动或频繁温变的场合，贴片件主要靠焊点承力，插件件靠引线与焊盘共同承力，受力路径不同，可靠性关注点也不同。是否需要点胶加固或增加机械固定，应在样机阶段就提出来。东莞市德正磁源的贴片穿心磁珠中，部分型号可提供点胶形式，是否适用于具体板级条件，仍要结合自己的设计要求确认。

　　批量一致性、标准口径与报价怎么核

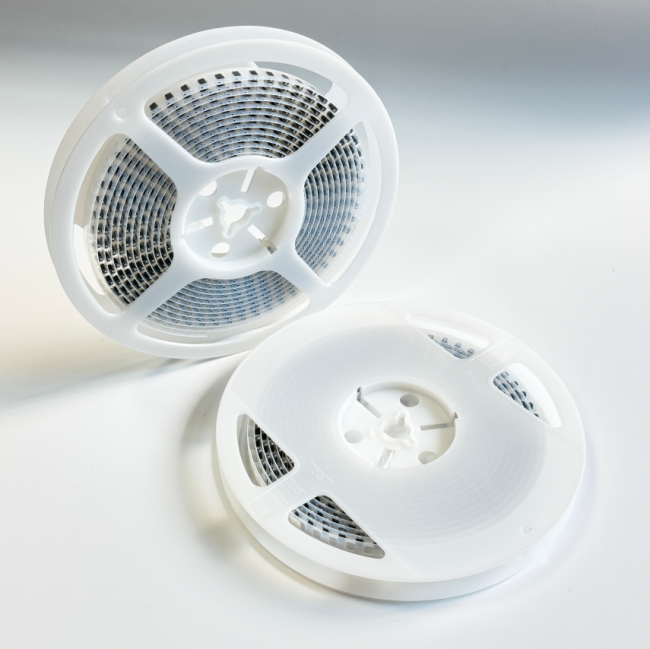

　　进入批量阶段，编带形式与设备匹配度直接影响良率。插件件要确认是轴向还是径向、编带间距与引脚间距是否与自己的插件机兼容；贴片件要确认卷盘尺寸、载带宽度与贴片机吸嘴是否匹配，有无方向标识和防潮包装要求。这些细节在样品阶段问清楚，可以避免试产顺利、量产卡壳，也能减少因来料形式不符而返工的时间。

　　参数口径是否统一，决定后续比价与替代的难易。同一品类如果各家对尺寸和电气参数的标注方式不一致，每次换料都要重新确认一遍，隐性成本不低。东莞市德正磁源是全国磁性元件与铁氧体材料标准化技术委员会委员单位，牵头制定团体标准《电子设备用引线式铁氧体磁珠》（T/CECA 82-2023），该标准于2024年获工信部“百项团体标准应用示范项目”，目前已有60%的客户采用该标准。采购时可以把是否按统一口径提供规格与尺寸标注，列为一项核对内容。

　　价格与交期同样要拆开确认。报价通常由型号、数量、编带方式、是否需要点胶或加严筛选、包装与运输条款共同构成，因此提问时应逐项落到纸面：是否含编带与模具费用，起订量MOQ是多少，样品与量产是否同一价格体系，交期从下单算起还是从确认样算起。售后方面，值得提前约定批次可追溯性、异常批次的处理方式与响应时限，以及是否随货提供批次数据。

　　验收环节也建议提前定规则。抽样比例、判定依据、不合格批的处理方式和补货时限，如果等到出问题再谈，双方都容易陷入被动。把这几项写进采购约定，比事后反复沟通更省时间。

　　把这些条件问清楚之后，两个品类的取舍路径其实比较清楚。板面空间紧、产线以贴片为主、需要抑制的噪声偏中高频，可以优先评估贴片穿心磁珠；导线需要穿芯、线束在接口附近需要就近处理，或者产线本来就以插件为主，插件穿心磁珠更顺手。无论选哪一类，建议按频段与目标衰减、电流与温升、焊接与编带、价格与交期的顺序逐项核对，并在样品阶段放到真实工况下测阻抗与温升，再决定是否放量。
