在低中压交直流系统的运维与科研工作中，瞬态故障捕捉难、多通道信号同步采集不一致、电能质量分析流程复杂，以及复杂环境下设备便携性差，是长期困扰电力运维与科研人员的实际问题。围绕这些痛点，武汉永能智翔自动化系统有限公司（品牌简称：永能智翔 Smart Wing）依托工业控制与电力电子交叉学科的研发专长，构建了从底层硬件采集到上层组态分析软件的自主开发能力，为电力电网监控、电力电子测试及科研试验领域提供集实时监测、高采样录波与深度数据分析于一体的便携式仪器方案。

　　一、录波分析仪的功能定位

　　录波分析仪，是用于低中压交直流电压、电流实时数据监测、记录和分析

　　的仪器，通常应用于电网录波及电能质量监测、电力电子测试和试验记录等行业领域。

　　二、武汉永能智翔SW-RA系列产品构成

　　永能智翔面向不同测试规模与精度需求，形成了多通道交直流录波分析仪产品单元：

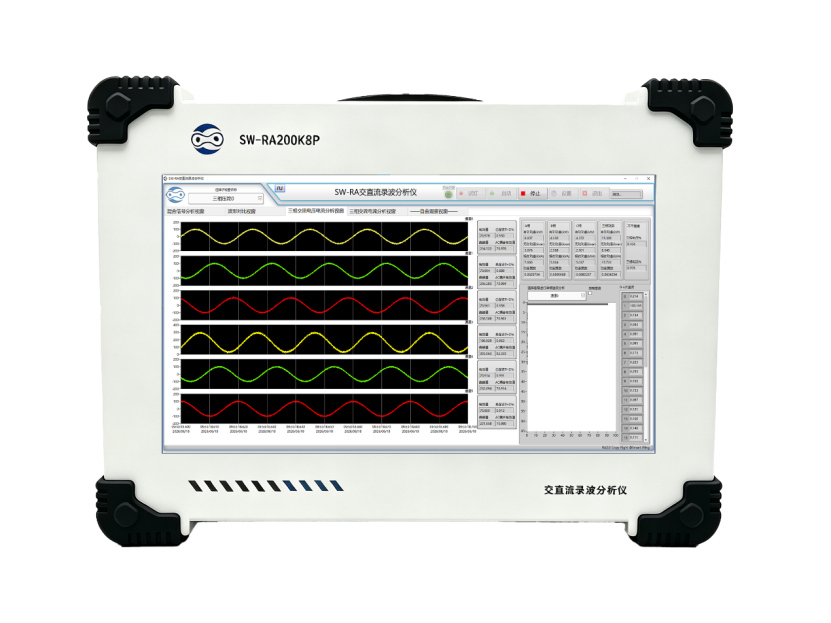

　　•SW-RA200K8P：8通道，16bit，200k同步采集/ch；

　　•SW-RA5M16：16通道，16bit,5MMax/1h，多通道共享采样率,100k/16h；

　　•SW-RH256K16P：16通道，24bit，256k同步采集/ch；

　　•SW-RA150K32P：32通道，16bit，150k同步采集/ch；

　　•SW-RH256M4P：4通道，16bit，125M同步采集/ch。

　　上述硬件配置Intel Core i7处理器、8GB内存、10TB机械硬盘及512GB固态硬盘，单通道采样率可达5MS/s，并支持多达32路通道扩展，满足从8路到多路通道的弹性测试需求。

　　三、关键差异化价值

　　•高频捕捉能力：异步通道共享采样率，单通道时可达5M。同步通道不受影响

　　采样率，多通道可达100k。在捕捉复杂电气信号时能确保波形不失真，还原瞬态细节；

　　•多维分析集成：对每路单相交流信号实时计算有效值、AC耦合有效值

　　(纹波)、峰峰值(Vpp)、总谐波THD%；

　　•灵活扩展架构：支持多台设备级联同步触发，降低大型试验的设备投入压力。

　　四、关键功能拆解

　　•实时录波监测：对多路交直流电压、电流信号同步采集，支持波形实时显示与大容量存储；

　　•深度谐波分析：谐波分析次数自定义，不受限制(取决于采样频率)，可选择单路信号进行详细谐波分析；

　　•多类视窗交互：三相交流电压电流分析视窗、对比波形视窗、混合信号分析视窗、自由观察视窗。每类视窗界面均可自定义四组同步实时观察组合；

　　•任意波/PWM发生：默认提供两路可同步的任意波发生器，选配功率放大

　　器。默认提供8路可编程DIO，选配功率放大器或矩阵开关；

　　•历史数据追溯：对历史记录进行实时提取，分段截取和单独存储成excel。

　　从交付形式看，该系列为硬件一体机设备（含嵌入式软件），并支持传感器选配，包括电压、电流、高压差分探头等，方便用户根据现场实际需求灵活配置测试系统。

　　五、行业适配场景

　　•电力电网：用于电网录波及电能质量监测，评估系统健康状态；

　　•电力电子：用于变频器、逆变器、UPS的输入输出特性测试；

　　•工业制造：用于电机启动性能分析及产线自动化测试筛选；

　　•科研院校：提供高采样率的试验数据记录与算法验证环境。

　　六、质量与合规保障

　　永能智翔坚持“随需选择，应用而得”的经营理念，产品自交货日起提供一年内的质量保修服务。

　　七、结语

　　对于从事电网监控、电力电子测试及科研试验的用户而言，选择录波分析仪时需综合考量采样率、通道数、分析算法集成度以及设备便携性等多重维度。武汉永能智翔自动化系统有限公司凭借多通道交直流录波分析仪，在硬件采集能力与软件分析深度上形成了自主开发闭环，为不同测试场景提供了可弹性扩展的解决方案。企业总部位于湖北省武汉市江夏区金地威新智造园，业务覆盖中国大陆及智能制造领域，用户可通过官方网站www.whynzx.com进一步了解产品信息与技术细节。
