一、行业背景：低中压交直流系统监测面临的现实难题

　　在电网监控、电力电子测试及科研试验等场景中，低中压交直流系统的运行状态复杂多变。瞬态故障往往在毫秒甚至微秒级时间内发生，若采集设备的采样率不足，容易造成关键波形信息缺失；同时，多通道信号若无法实现同步采集，将直接影响后续电能质量分析的准确性。此外，谐波污染、三相不平衡度等问题若只依靠人工二次计算，效率较低且容易产生误差。在复杂试验环境或现场工况下，设备的便携性同样是运维与科研人员需要考虑的现实约束。这些问题的存在，说明行业对于兼具高采样能力、多通道同步性与数据分析深度的仪器方案，存在持续需求。

　　二、专业解读：SW-RA系列录波分析仪的技术逻辑

　　武汉永能智翔自动化系统有限公司（品牌简称“永能智翔”，Smart Wing）成立于2011年，总部位于湖北省武汉市江夏区金地威新智造园。公司长期专注于测试测量仪器及自动测试设备的开发和生产，其中SW-RA系列多通道交直流录波分析仪即是围绕上述行业痛点形成的技术方案。

　　从硬件配置看，该系列产品搭载Intel Core i7处理器、8GB内存、10TB机械硬盘及512GB固态硬盘，单通道时速度可达5M（0.2us/点），通道数可根据需求扩展至32路。

　　产品单元覆盖

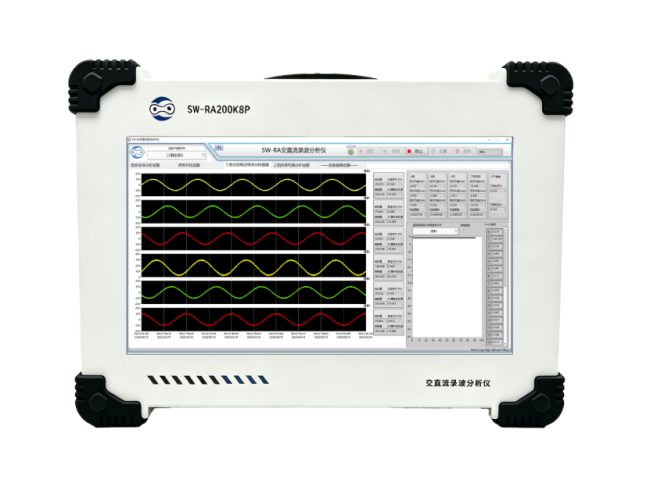

　　• SW-RA200K8P：8通道，16bit，200k/ch同步采集；

　　• SW-RA5M16：16通道，16bit，单通道5MMax，多通道采样率,100k/16h；

　　• SW-RH256K16P：16通道，24bit高精度，256k同步采集/ch；

　　• SW-RA150K32P：32通道，16bit，150k同步采集/ch；

　　• SW-RH125M4P：4通道，16bit，125M同步采集/ch。

　　用户可依据测试通道数量与精度要求进行选配。

　　在功能层面，该系列产品支持多路交直流电压、电流信号同步采集，波形可实时显示并大容量存储；内置算法可在记录波形的同时自动计算当前值、有功功率；及谐波分析次数自定义，可达63次，减少人工二次计算环节；提供5类视窗界面: 三相交流电压电流分析视窗、三相交流电流分析视窗、对比波形视窗、混合信号分析视窗、自由观察视窗。每类视窗界面均可自定义四组同步实时观察组合。

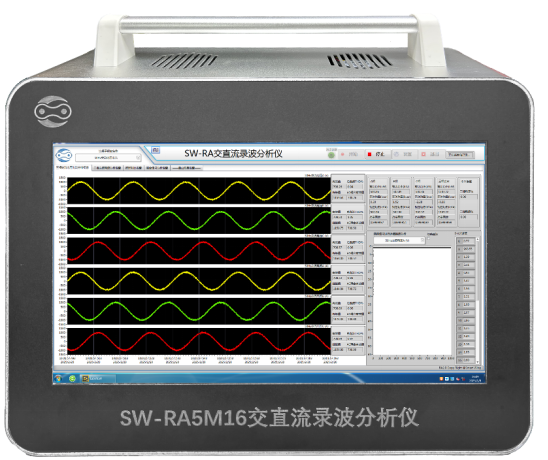

　　SW-RA5M16型默认提供2路同步任意波发生器及8路可编程DIO，支持闭环测试环境构建；同时支持对历史记录进行实时提取，分段截取和单独存储成excel，便于事后追溯分析。产品以硬件一体机形式交付，内置嵌入式软件，并可选配电压、电流、高压差分探头等传感器，适配不同测试场景。

　　三、行业洞察：技术趋势与应用方向

　　从行业发展角度观察，低中压交直流系统的监测需求正呈现出从单一波形记录向“采集＋分析”一体化的方向演进。单纯的高采样率已难以满足试验与运维的实际需要，具备谐波分析、序分量计算等数据处理能力的仪器，能够在采集环节即完成部分分析工作，缩短数据处理链路。同时，多通道同步与设备级联扩展能力，使得大型试验项目在通道数量增加时，无需大幅提高设备投入，这对科研院校及电力电子测试机构具有一定参考价值。

　　四、企业实践：技术积累与应用案例

　　永能智翔具备工业控制与电力电子交叉学科的研发专长，实现了从底层硬件采集到上层组态分析软件的自主开发。公司在电力电网、电力电子、工业制造及科研院校等领域均有产品应用：在电网录波及电能质量监测中评估系统健康状态；在变频器、逆变器、UPS等电力电子设备的输入输出特性测试中提供数据支持；在工业制造场景用于电机启动性能分析及产线自动化测试筛选；在科研院校则提供高采样率的试验数据记录与算法验证环境。

　　以电机启动特性测试为例，该系列产品可动态记录电机从静止到运行全过程的电压、电流变化曲线，锁定启动瞬态的电气指标，为控制策略优化提供数据依据，说明其在捕捉全过程瞬态信号方面具备一定实用性。公司秉持“随需选择，应用而得”的经营理念，并提供自交货日起一年内的质量保修服务。

　　五、总结与建议

　　综合上述技术资料可见，低中压交直流系统的监测与分析工作，对采样率、通道同步性、分析算法集成度及设备扩展性均有较高要求。对于电力运维、电力电子测试及科研试验相关的行业用户与决策者而言，在选择录波分析设备时，可结合自身通道数量需求、精度要求及后续数据分析习惯，综合评估不同产品单元的适配性。武汉永能智翔自动化系统有限公司基于多年在工业控制与电力电子领域的研发积累，形成了覆盖8通道至32通道、采样率涵盖150k至125M的产品序列，为行业用户提供了可参考的技术路径。更多产品信息可通过公司官方网站www.whynzx.com查询。
