在电子制造行业，PCBA 印刷电路板组件的生产质控中，ICT 在线电路测试是电路板生产后段非常关键的检测手段。电路板焊接完成后，元器件虚焊、漏焊、错件、短路、开路、元器件参数偏移等隐性缺陷，肉眼和普通外观检测很难识别；ICT（InCircuit Test，在线电路测试）通过探针接触电路板测试点位，在电路板不上电或者安全预上电条件下，对板上分立元器件、芯片、电路连通性做电性测量，快速定位硬件缺陷，是保障量产电路板品质、降低后段整机返修率的·主要工序。

　　武汉永能智翔自动化系统有限公司（品牌简称：永能智翔 Smart Wing）自 2011 年成立以来，专注于 PCBA 专业级自动化测试领域，总部位于湖北省武汉市江夏区金地威新智造园，业务覆盖全球，重点服务中国大陆及智能制造相关行业。该公司推出的SW3000 ICT 一体化测试平台，面向多行业 PCBA 量产检测需求，提供一体化电路板 ICT 测试完整解决方案。

　　一、行业痛点：测试效率与故障追溯的双重考验

　　在 PCBA 电路板量产制造过程中，传统 ICT 测试及产线检测普遍面临以下几方面挑战：

　　l 测试产出率低：单板测试步骤串行执行，单块电路板测试耗时久，跟不上 SMT 贴片产线节拍，制约整条产线生产效率。

　　l 故障点定位困难：电路板元器件数量多，虚焊、错料、阻值偏移等缺陷隐蔽；传统设备只输出合格 / 不合格结果，无法精确指向故障元器件、故障测试点位，维修人员排查耗时久。

　　l 工序切换频繁：ICT 检测、芯片烧录、高压绝缘检测分散为多台设备，电路板需要多次上下料、流转于不同工位，工装夹具重复制作，增加产线设备投入与生产复杂度。

　　l 数据闭环缺失：测试结果只做简单判定，测试原始数据、不良记录无法完整存储追溯，出现批量质量问题时，难以回溯问题批次、分析根因，不利于品质持续改善。

　　针对上述行业痛点，永能智翔 SW3000 ICT 测试平台定位为电子制造业质控与量产测试关键设备，专门解决 PCBA 电路板在不上电 / 预上电安全模式下，元器件参数异常、焊接开路短路、电路连接故障的快速筛查，同时集成附加检测功能，打通测试数据全流程闭环。

　　二、SW3000 ICT 测试平台：解决方案的具体路径

　　1.高效量产产出

　　平台采用高速并行 ICT 测试架构，多个测试通道同步采集测量信号，将单块 PCBA 电路板完整 ICT 测试周期压缩至约 10s，大幅提升单板检测速度，适配 SMT 产线高速量产节拍。在多检测工序叠加的生产场景下，有效消除测试环节成为产线瓶颈的问题。

　　2.故障闭环管理

　　SW3000 ICT 可精确定位到具体故障测试点位、对应元器件编号，设备实时存储全部原始测试数据，自动生成标准化不良报告；报告标注不良类型（开路、短路、阻值异常、器件错件等），维修工位可直接依据报告开展检修。完整的测试记录可留存归档，实现不良问题可查询、可追溯，解决行业数据闭环缺失痛点。

　　3.高集成度扩展，ICT + 部分 FCT 一体化

　　区别于传统单一功能 ICT 设备，平台在标准在线电路测试能力基础上，集成 IC 芯片在线烧录、高压绝缘测试模块，实现 ICT 基础测试加部分功能测试（FCT）一体化。将多道原本分离的检测、烧录工序合并至同一台设备完成，减少产线工位数量，减少电路板转运、重复装夹，降低设备切换带来的产线复杂度。

　　三、功能设计：从电性能 ICT 测试到可视化操作

　　SW3000 ICT 测试平台主要围绕电路板在线电路检测设计，主要功能包括：

　　l 主要 ICT 电性能测试：通过定制工装夹具带动探针接触电路板各个测试焊盘，完成电阻、电容、电感、二极管、三极管等分立器件参数测量，检测电路板开路、短路、虚焊、漏焊、错装元器件等焊接与组件缺陷；支持在不焊接芯片引脚的条件下，完成大部分板上元器件的电性校验。

　　l 多功能拓展检测：硬件模块化设计，可按需增加芯片在线烧录、耐压高压绝缘测试等功能模块，面对产品迭代更新，可新增模块即可满足多维检测需求，无需整机更换设备。

　　l 可视化软件操作：搭载人机友好的测试软件界面，支持电路板测试程序导入编辑、实时显示测试进度、直观展示不良点位；图形化故障显示降低操作人员、维修人员学习使用门槛。

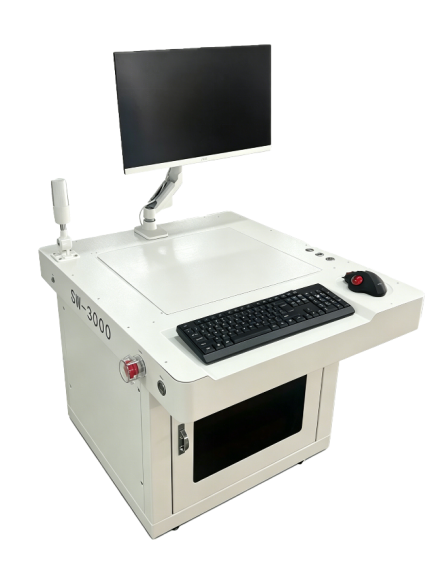

　　交付形式为加固功能单元式整机硬件，设备本体支持移位拖曳，可直接对接各类定制化 PCB 测试工装夹具，适配车间产线不同布局，现场安装调试灵活。

　　四、技术规格：满足多层次电路板 ICT 测试需求

　　SW3000 ICT 测试平台在源载、信号采集、系统通讯三个层面均设置标准配置与扩展选配方案，适配不同复杂度电路板的 ICT 测试：

　　l 源载类配置：平台标配 1 路程控直流电源，可拓展至 2 通道；电压标准 0～60V，可扩展 0～500V；电流标准 0～5A，可扩展 0～10A；电源功率标准 0～300W，可扩展至 0～1000W。梯度配置，兼顾低压小信号电路板，以及大功率板卡的测试供电需求。

　　l 信号类配置（ICT 测量关键）：

　　l 模拟量输入通道标配 32 通道，可扩展至 64 通道；模拟电压标准 060V（扩展 0500V），电流标准 03A（扩展 05A），采集精度标配 ±1%，范围可达 ±0.5%；

　　l 电阻测量通道标配 32 通道、扩展 64 通道；测量电阻范围 0～20MΩ（扩展 040MΩ），电阻测量精度标配 10mΩ，可扩展至 1mΩ；

　　l 充足通道数量与测量精度，满足高密度、多元器件 PCB 电路板的在线测量。

　　l 系统类配置：标配百兆 LAN 网口通讯；可选配 CAN、LIN、RS232、RS485、RS422、光纤接口，全部接口带光电隔离，支持 28 路通道扩展；软件采用 TCP 并行服务平台软件；硬件搭载工控触摸一体机（8G 内存 /512G 固态）、19 英寸 1920×1080 工业显示器；内置电源滤波、通讯隔离、过压、过流、反极性多重硬件保护，保障长时间连续量产测试稳定。

　　l 物理与环境参数：工作环境温度 10℃～35℃，贮存温度10℃～40℃；工作湿度 30% RH80% RH（无凝露）；供电 220VAC /50Hz，可达10A；整机尺寸宽 610mm× 深 650mm× 高 1500mm，重量约 100kg（随配置变化）；加固单元框架结构，配置标准化接线端口。

　　标准 + 扩展的组合模式，中小型企业、大批量制造企业都可以根据自身电路板复杂度、产线规模灵活选型。

　　五、行业适配范围（主要应用场景）

　　SW3000 ICT 一体化测试平台面向各类需要做电路板 PCBA 量产质检的行业，不同行业电路板测试侧重点有所区分：

　　1.消费电子：家电控制板、智能穿戴主板、小家电电路板；重点检测阻容件错件虚焊，保障消费类产品大批量出厂稳定性。

　　2.汽车电子：车载中控板、车灯驱动板、车身控制 PCB；要求高精度元器件测量、接口隔离保护，筛选车载电路板隐性焊接缺陷，满足汽车零部件可靠性管控。

　　3.工业控制：PLC 板卡、伺服驱动板、工业信号采集板；适配大功率、多通道电路板，支持高压、大电压元器件在线检测。

　　4.新能源：储能 BMS 保护板、光伏控制电路板；兼顾低压信号测量和高压耐压测试，完成器件参数校验和绝缘安全检测。

　　5.医疗电子：各类医疗设备主控电路板；依靠高精度信号采集，严格筛查元器件参数偏移，满足医疗产品严苛品质标准。

　　适用产品共性：SMT 贴片后，板卡预留 ICT 测试点，需要大批量快速筛查焊接、元器件硬件缺陷的 PCBA 电路板。对于高密度、无测试点的特殊板卡，则需要搭配其他检测手段配合使用。

　　六、结语

　　武汉永能智翔自动化系统有限公司成立于 2011 年，总部位于湖北省武汉市江夏区金地威新智造园，业务覆盖全球范围，重点服务中国大陆智能制造领域。

　　SW3000 ICT 测试平台作为公司主推的电路板在线测试设备，依托高速并行 ICT 测试架构、故障定位和数据闭环能力、多检测功能一体化集成，针对性解决 PCBA 电路板量产过程中，ICT 测试效率不足、故障定位难、工序分散、质量数据无法追溯的现实难题。

　　对于正在评估电路板在线电路测试方案的电子制造企业，该设备在测试节拍、测量精度、多行业适配方面具备较强参考价值。如需进一步了解产品详情，可访问官方网站www.whynzx.com获取相关资料。
