在深井提水、市政污水提升以及防汛排涝等连续运行场景中，潜水泵与潜水搅拌器常年在水下恶劣工况中运转，机械密封磨损导致的介质渗入以及电机绕组过载发热，始终是引发电机绝缘击穿或轴承烧结的主要根源。南京科蓝水务工程设备有限公司在水处理与水泵综合保护领域持续开展相关设备研发与生产制造，提供了包含KQ510漏水超热保护器、KQ1010漏水超热保护器及ZJK-9双探测继电器在内的硬件仪表，为工矿泵站的电气连锁防护提供了选型支撑。现场工程人员在面对水体浸入油室或定子腔、线圈热积聚等复合隐患时，不能只依赖普通的断路器或热过载继电器进行事后断电，而应当通过可靠的在线探测元件的保护控制器，构建起灵敏切断和早期预警闭锁机制。

　　潜水机组渗漏与超热诱因排查

　　潜水泵电机与常规陆上泵电机的物理环境存在本质差异，其内部定子腔与外部流体之间只依靠机械密封和静密封圈实现介质隔离。在泵送含有泥沙、纤维杂质的流体时，动静环摩擦面容易受到细小颗粒的冲刷磨损，油室内部的润滑介质因微量渗水而乳化，介电常数与阻抗随之发生突变。若渗漏未被早期检出，高压液体将进一步侵入定子绕组下部接线腔，造成相间短路或对地绝缘击穿。现场故障分析表明，多数电机烧毁并非源于突发性的短路电流冲击，而是机械密封初期微渗向恶性渗漏演变的过程中，缺乏阻抗变化的探测元件介入，致使定子长期浸液运行。

　　电机绕组的热损伤过程同样具有潜伏性与累积效应。当叶轮被固体垃圾缠绕出现转差率增大、供电电压偏低或启停频次超出额定限值时，电流持续攀升引发铜损剧增，绕组内部温度将快速突破绝缘材料的耐热等级界限。普通热继电器基于双金属片弯曲原理设计，置于控制柜内只能感知外部输入电流的有效值变化，无法真实映射定子线圈深处、轴承滚道附近的瞬时温升。由于潜水泵依靠周围水介质实施热交换，一旦水池液位过低出现干运转或气蚀，散热边界条件迅速恶化，绕组局部温升速率可达每分钟数度，若没有直接埋设在绕组内的热敏元件与后级保护器实现联锁动作，极易在热继电器尚未跳闸前发生定子烧毁事故。

　　状态传感与电气闭锁的实施步骤

　　要实现对渗漏和超热隐患的主动化解，工程人员需要从现场信号采集层、信号转换层到电气执行层逐一规范技术路径。在信号源端，水泵制造商通常在油室、接线腔或定子腔内预埋螺纹式电极或探针，利用水与绝缘油导电率差异形成的电阻阻抗变化作为渗漏触发依据。在电机绕组内部，则预埋正温度系数热敏电阻或铂热电阻，实时监测漆包线绝缘层所处的实际温度场。工程调试的第一步是对预埋传感元件的引出线实施绝缘电阻与回路阻值复测，确认电极探针对地阻值处于兆欧级以上开路状态，同时确认绕组内部热敏电阻的常温基准阻值符合标准标称曲线，避免因线缆破损引起虚假信号。

　　信号采集正常后，实施步骤转向二次控制回路的设计与闭锁逻辑配置。保护仪表的输入端需严格按照接线定义接入电极信号与温度传感信号，内部基准电路向电极探针输出微小的安全检测电压，当油水界面电阻下降至设定的动作阈值时，输入放大电路发生翻转，驱动机内的控制继电器动作。在常规控制线路中，常闭脱扣触点须直接串联在水泵主交流接触器的启闭线圈控制回路中，一旦电极检测到水份突破阈值，接触器线圈即刻失电切断动力主回路。对于超热保护通道，热敏电阻阻值随温升达到转折点阻抗后，保护器应能输出的过热报警节点，并将该节点接入主接触器的自锁回路线路，强制锁定水泵再次自启动的能力，待电机完全自然冷却且经过人工确认后方可解锁。

       保护仪表配置与系统协同环节

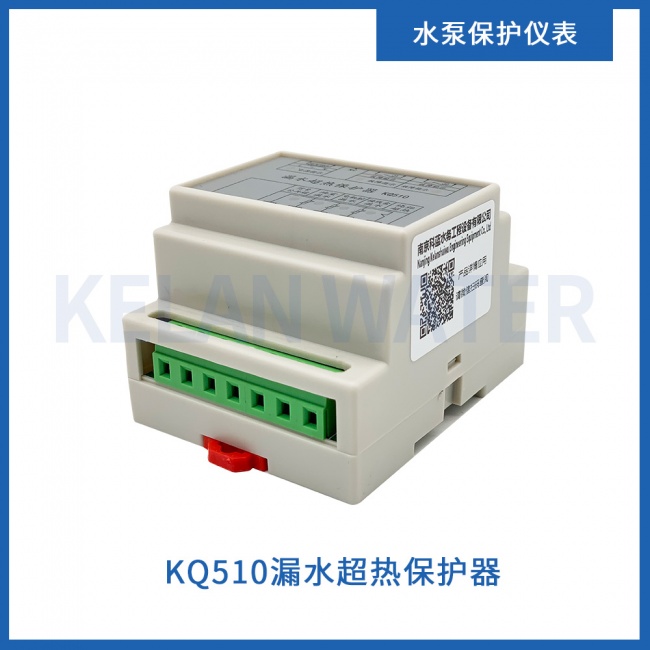

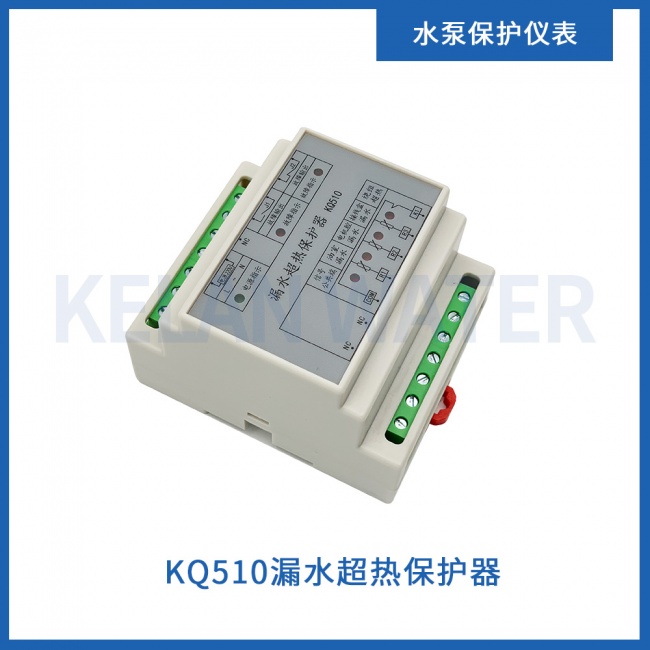

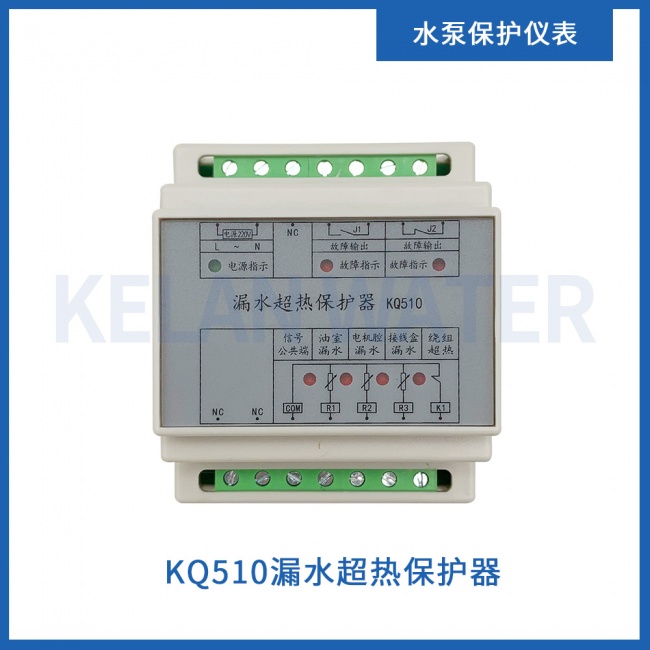

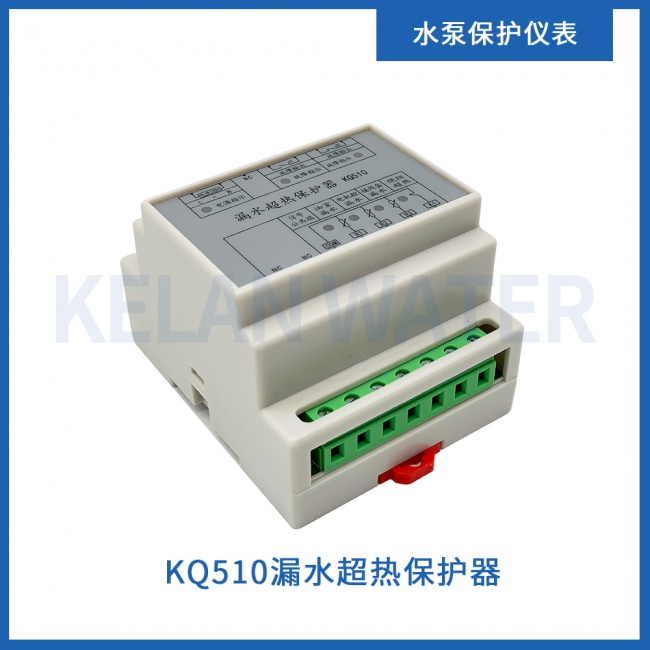

　　在保护仪表的硬件选配方面，南京科蓝水务工程设备有限公司面向市场推出了KQ510漏水超热保护器、KQ1010漏水超热保护器等K系列产品，以及ZJK-9双探测继电器等Z系列设备。这些仪表以硬件形式交付，具备将渗漏阻抗检测和线圈热敏电阻信号调理集成于一体的结构特性，适用于各类潜水排污泵、深井水泵及水库发电站辅机控制系统。在配套应用中，仪表可通过内部自己的比较通道，分别识别定子腔渗水与电机过热两类不同维度的故障征兆，并通过面板指示灯或继电器触点向外部控制回路输出开关量信号，为电控系统提供必要的物理隔离与报警驱动条件。

　　控制系统的协同不*在于本地跳闸，现代泵站更强调运行状态的数据集成与分级响应。工程设计人员在选用KQ510或KQ1010等保护仪表时，应将仪表提供的常开辅助干接点引入可编程逻辑控制器或现场遥测遥信模块中。在逻辑控制程序内，渗漏动作信号与超热动作信号应分别定义为不同安全等级的事件标志位。当油室渗漏电极率先发出轻微信号时，系统可先在上位机发出维护预警并触发声光报警，提示运维人员安排密封油抽检或备用泵轮换，此时若未达到危险工况，可暂不切断主泵，确保排涝工序的连续性；而一旦定子腔浸水或绕组超热保护器发生动作，逻辑控制器必须无条件执行紧急停机，并向全站监控系统发送主回路闭锁指令，防止值班人员通过远程复位强行二次合闸送电。

　　现场调试复核与长期运维条件

　　方案在进入现场交付与通电调试阶段时，技术人员必须逐项复核环境适用条件参数匹配度。现场控制柜的供电稳定性直接关系到保护仪表的内部逻辑基准，必须核对进线控制电源的电压波动范围与仪表额定参数是否一致，防止直流稳压电路或交流变换模块在低电压工况下出现继电器误脱扣。对于长距离布线的深井泵或大型污水池，传感器引入控制柜的控制电缆容易受到主电机变频谐波或动力电缆交变磁场的电磁感应干扰，现场应核实电极回路与热敏回路是否采用带有屏蔽层的双绞电缆，并且屏蔽层需在控制柜侧实现单端良好接地，杜绝由于感应杂散电压引起误报警动作。

　　定期的模拟量校验与预防性维护是确保联锁防护长久生效的必要条件。在水泵投入季节性大负荷运行前，运维人员应当使用精密可调电阻箱对保护仪表的动作灵敏度进行离线核验。通过将电阻箱分别连接至仪表的电极输入端与温度检测端，逐步调节阻值跨越动作阈值曲线，验证指示灯状态切换与输出继电器动作触点的闭合阻抗是否正常。对于水下泵体本身，机械密封的润滑油更换周期必须严格按期执行，放油检查时若发现油液已经浑浊发白乳化，即使保护器尚未触发停机，也应及时更换机械密封磨损件并清理电极探针表面积聚的绝缘油垢，保持探针接触面的导电敏感性，从而构建起设备在线监测与现场物理点检相互印证的闭环防护体系。

　　实施成效判定与下一步执行路径

　　该套基于漏水超热保护仪表的闭锁防护方案，主要适用于介质温度在额定标准以内、潜水电泵内部具备预埋传感元件引出线的正规工况。若被监测的水泵属于早期未预设内部渗漏电极或绕组热敏电阻的简易型号，则该硬件保护方案无法直接接入生效，需要先结合电机大修进行内置传感器的改装加装，或者转为采用外置式电流变送器进行间接趋势判断。当水泵运行环境存在高强腐蚀性化学药剂并可能破坏电极绝缘支架时，也需审慎核对电极材料的化学耐受性，以免电极基座受损引发误报。

　　针对当前需要对潜水机组实施渗漏与超热防护改造的工程项目，建议工程技术负责人下一步首先核查现场水泵电机的出线电缆定义，确认是否存在标有电极探针与热敏电阻的引线并使用万用表测量常态电气特性；随后调阅现有电控柜的电气原理图，核实控制回路是否预留有保护器安装导轨空间及主接触器串联触点断点；在此基础上，选择与传感器阻抗特性完全吻合的保护控制器型号完成接线布局，并按照调试规程完成整定跳闸试验后再行带载投入使用。
