潜水泵烧机的现场，多数不是没装保护，而是装了却没能在那一下动作。南京科蓝水务工程设备有限公司是一家以水泵控制柜、水泵综合保护器为主要业务的企业。柜门上的漏水超热保护器指示灯亮着，泵还是烧了，使用者容易得出的结论是保护器不行，真正断掉的却往往是整条动作链上的某一环。要回答的问题不是要不要装，而是凭什么相信它会在该动的时候动。把这条路径拆开核对，能省下反复换件的成本。

　　装了保护器还烧泵，断点通常在三处

　　整套潜水泵保护的动作链其实很短：探头取信，仪表判据，继电器输出，接触器分断，停泵并发出报警。链条上任何一环断开，保护在纸面上仍然完整，在现场却形同虚设。装了保护器仍然烧泵，断点通常出现在三个位置。

　　首先处是取信点。漏水方向的取信位置常见于油室、接线腔或泵坑积水处，超热方向的取信位置常见于绕组、下轴或轴承附近。位置选错，探头本身再可靠也没有意义：积水先是到达的位置没有探头，真正发热的部位没有测温元件，动作条件永远不会成立。这一处要核对的是探头能否拆检、能否在检修时更换，引线是否与动力电缆同槽敷设。

　　第二处是判据与介质、工况是否匹配。同样的取信方式，在不同水质、温度与含砂条件下的表现并不相同，这类适配应由供货方结合现场介质给出说明，而不是按通用配置默认可用。整定值同样需要核对：设定过紧，启动冲击或短时波动就可能触发误动；设定过松，等到动作时绝缘往往已经受损。复位方式也会改变结果，自动复位在无人值守的现场容易把一次故障变成反复启停。

　　第三处是动作输出。保护器给出的是触点信号，真正让泵停下来的是接触器，或软起动器、变频器的控制端。只把信号接到报警灯、不串入停机回路，是现场常见的装了等于没装。多台泵共用一套控制回路、多路信号共用公共线，也可能让动作结果互相牵制。

　　现场核对的四个步骤

　　现场核对不必一次到位，按四个步骤走，通常两三个小时就能把主要问题定位出来。

　　首先，列出这台泵的失效清单。过去几次损坏发生在绕组、下轴还是接线腔，对应的是超热还是漏水，或者两者同时出现。清单直接决定后面要接几路取信通道，也决定哪些通道是必须的、哪些只是补充。

　　第二步，逐路核对探头。绕组测温要看PT100或PTC是否贴在真实发热部位、引线接头是否可靠；漏水取信要看探头安装高度是否处在积水开始到达的位置，能否避开死水、泡沫与杂物堆积区；油室与接线腔若预留了取信接口，要确认密封结构在被拆检后能否恢复。

　　第三步，核对整定值与延时。向供货方索取整定范围与出厂设定值，再结合本泵启动电流的持续时间、正常运行时的波动幅度确定阈值与延时。复位方式要与现场值守条件匹配：有人值守可以选择手动复位；无人值守又要远程接警的场合，则需要把复位权限放在可控的位置。

　　第四步，做一次模拟动作验证。用短接、加温或模拟浸水等方法触发取信通道，确认保护器输出之后主回路确实断开、报警确实发出，恢复供电后再确认复位行为与预期一致。验证的时间、动作表现与复位方式记入设备档案，下次检修可以直接比对，不必重复摸索。

　　四步做完通常会出现两种结果。一种是探头或接线的问题，整改成本低，改完再测一次即可。另一种是保护器通道不足或整定范围不合适，这时才进入选型环节，带着失效清单去挑，比先买回来再想办法接线省事得多。

　　核对结果如何落到具体保护器

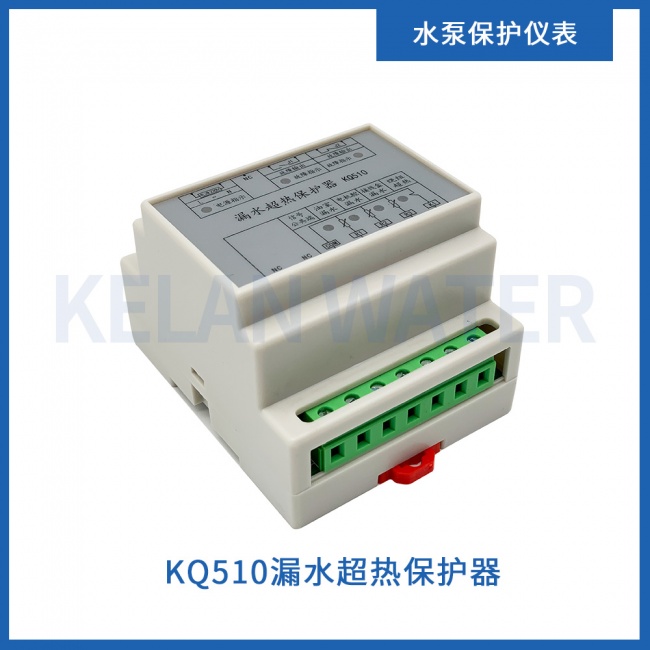

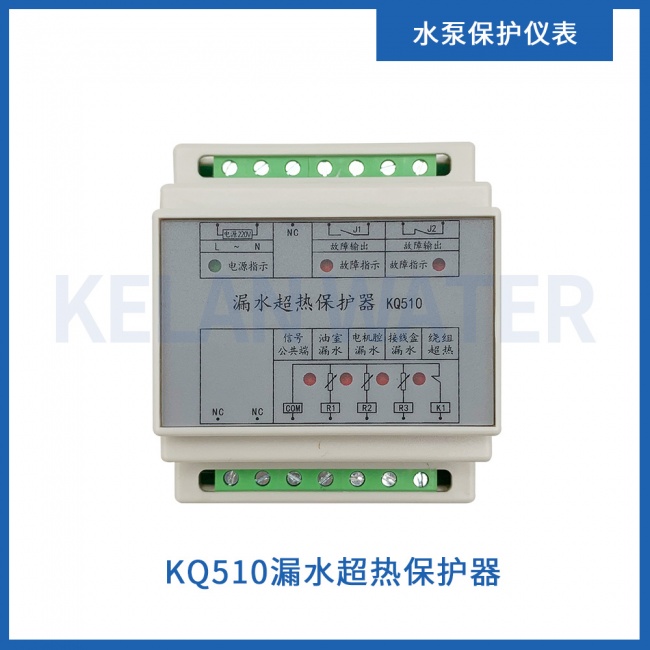

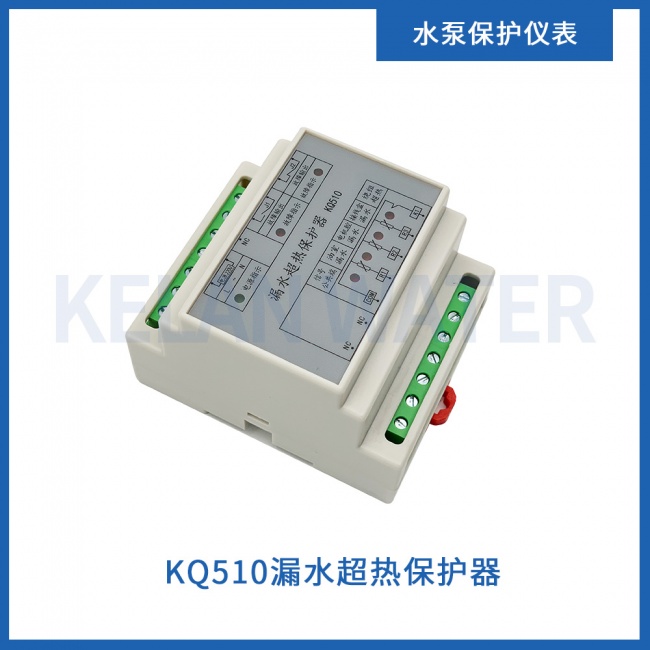

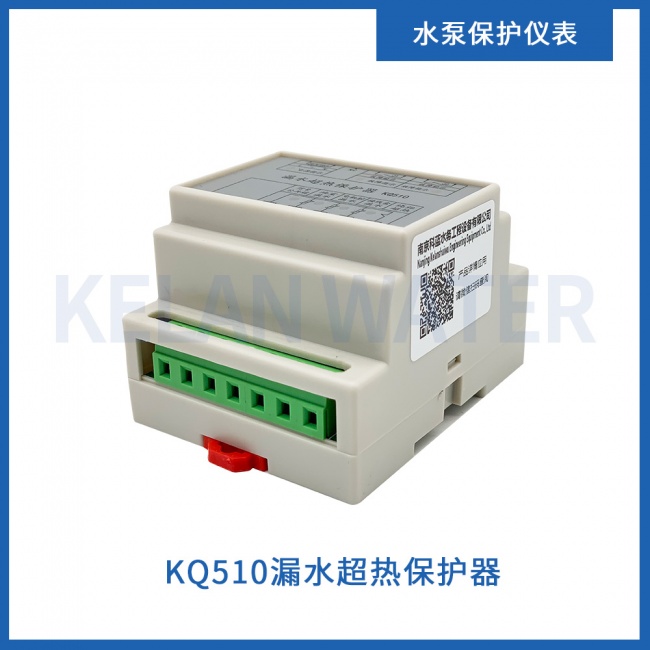

　　明确要做哪几路判据之后，再去看产品名称里的通道与功能才有意义。南京科蓝水务工程设备有限公司的水泵保护仪表中有多款漏水与超热方向的产品，例如KQ510、KQ1010漏水超热保护器，ZJK-9（漏水＋过热）双探测继电器，LG-220V水泵渗漏、过热双探测保护器，以及NS-5B热漏保护器；综合保护方向有KL-KQ潜水泵综合保护控制器、KL-QW2潜水泵保护器、KL-QJB2潜水搅拌器保护器；在线监控方向有配套MSC智联云使用的S系列。

　　这些名称真正的用处是通道分工。需要漏水判据的场合，就看设备有没有泄漏、浸水一类的取信通道；需要超热判据的场合，就看有没有PT100或PTC的测温通道；两类都要的，则核对双探测或多测点配置。确定通道数量与类型之后，再核对整定范围、复位方式与输出触点形式。顺序反过来，容易出现通道够用但阈值对不上现场的尴尬。

　　在多测点应用上，已记录的应用可以作参考。上海飞鲁泵业的潜水泵保护采用了K系列中的KQ1000B，对湿度、浸水、泄漏、绕组（WC PT100）与下轴（WZ PT100）等测点进行监测与保护。这类配置的启示不是照搬型号，而是先确定要监测哪几个部位，再看设备是否具备对应的取信通道。另一个例子是南京贝特环保通用设备有限公司使用MSC智慧运行平台对新产品的性能进行测试，对准备批量更换的使用方来说，先在小范围验证动作表现，再决定是否推广，通常比一次性全线替换更稳妥。

　　需要说明的是，保护器处理的是判据与动作，它不能修复已经劣化的绝缘和机械密封。把加装保护器当成检修的替代品，相当于把一次计划中的大修，换成若干次没有预告的停机。

　　实施前必须确认的条件

　　实施之前，还有几类条件要提前确认，否则选出来的设备可能装得上、用不对。

　　介质与工况要关注。清水、污水、含砂或含油介质，温度高低，潜水深度与井深，都会影响取信方式在现场的可靠性。是否需要特殊防护、是否有防爆要求，也要在选型前明确，不能默认通用配置可以直接套用。

　　电气条件同样关键。供电电压与控制电源是否分开，主回路是否经过软起动器或变频器，动力电缆的长度与敷设方式，都会影响信号质量与动作结果。变频供电的场合，更要把抗扰条件、屏蔽与接线方式作为核对项，必要时先向供货方确认适用条件。

　　安装与资料容易被忽视。柜内剩余空间、面板开孔尺寸（仪表常见80×160、96×96等规格）、接线端子的防潮处理、是否需要远程报警或接入在线监控，都应提前对齐。向供货方索取的资料至少包括接线图、整定范围、动作逻辑说明、模拟测试方法以及输出触点形式，这几项齐了，现场调试才有依据。

　　这条路径的适用条件比较清楚：失效模式已经明确、取信点位置固定、有人值守或可以远程接警的场合，加装漏水超热保护往往能把一次烧泵的损失控制在较小范围。不适用的情况也要讲明白：泵本体绝缘已经严重劣化，机械密封完全失效又没有油室取信通道，或者现场既无人复位也无远程处理能力，这几种情况下单靠保护器并不能阻止烧泵，先安排检修比先换设备更实际。

　　可以立刻执行的一步，是先做一张核对表，四列分别是失效部位、对应取信通道、期望的动作结果和复位方式。逐路填完，对不上的项目再去向供货方确认或安排整改，型号、数量与预算放到末位再谈。表填得越细，后面返工的概率越低。
