一、绝缘套管材质选型：工业线束防护的命题

　　在电子电器、新能源汽车、航空航天等高可靠性应用场景中,线束绝缘防护失效可能导致设备停机、安全事故甚至灾难性后果。据工业统计数据显示,超过40%的电气系统故障源于绝缘材料在极端环境下的性能衰减。如何根据工况温度、电压等级、化学环境等多维度参数,科学选择套管材质,已成为工程设计的关键环节。

　　深圳市顺博绝缘材料制造有限公司作为国家高新技术企业,长期专注绝缘套管研发与制造,产品覆盖玻璃纤维套管、热缩管、硅胶管、PVC管，编织网管，PTFE，氟塑料等多类材质体系,月产各类套管超过4000万米,业务遍布全球。基于H&N级电机,大小家用电器,电热设备,特种灯具,电子仪 器,电子线束,变压器，传感器，电源适配器，5G通信设备,高低压配电成套设备及石油 化工,煤碳,电力系统，新能源汽车“三电”（驱动电机，电池包，电控）及高低压线 束和配套的充电桩、充电枪，储能，电池软连接，特高压传输，航天航空和防御工事 等领域。的工程实践,本文对主流套管材质的性能差异进行系统解析。

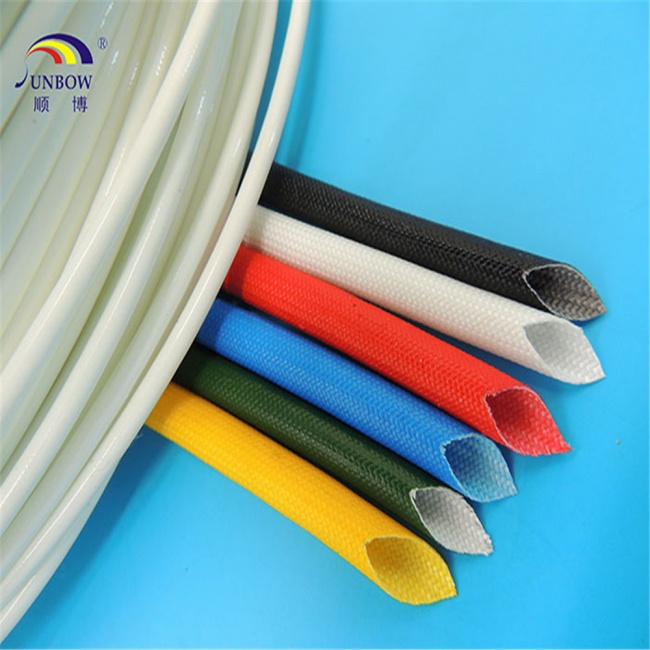

　　二、玻璃纤维套管：耐温等级与涂层体系的协同设计

　　硅树脂涂层系统：H级绝缘的标准方案

　　硅树脂玻璃纤维套管(SB-SGS系列)通过硅树脂对玻纤基材的浸渍固化,实现-60至200℃的稳定工作区间,击穿电压可达1.2KV至10KV。其优势在于硅树脂的耐热氧化性能,在200℃长期老化试验中,电气强度保持率可维持在85%以上。该材质体系已获得CUL全色安规认证UZFT2/8(E333178),（E333177）适配电机绕组、H级变压器等高温绝缘场景。

　　需注意的是,硅树脂涂层在低温环境下柔韧性下降,当温度低于-40℃时,材料可能出现脆化风险,不适用于极寒工况。

　　聚丙烯酸酯涂层系统：化学防护与机械强度的平衡

　　聚丙烯酸酯玻璃纤维套管(SB-AGS系列)的工作温度范围为-40至155℃,虽耐温等级低于硅树脂系统,但其聚丙烯酸酯涂层具备更佳的耐油、耐溶剂性能。在变压器油浸泡168小时后,材料电气性能衰减率低于5%,适用于化工、石油系统的复杂工业环境，CUL全色安规认证UZFT2/8(E333178),（E333177）

　　该涂层体系的局限性在于高温稳定性,当环境温度超过155℃时,涂层可能发生软化,导致机械强度下降。

　　聚氨酯涂层系统：高韧性场景的方案

　　聚氨酯玻璃纤维套管(SB-PUGS)的特征是材料韧性,在-15至155℃温度区间内,可承受频繁弯曲和机械压力。其聚氨酯涂层赋予套管更高的撕裂强度和耐磨性,适用于线束需要通过狭窄空间或承受振动冲击的工况,如汽车底盘线束、机器人关节布线等场景。

　　但聚氨酯材料对紫外线敏感,长期暴露于阳光下可能发生黄变和性能劣化,户外应用需配合防护措施。

　　聚苯硫醚纤维系统：耐化学腐蚀的升级路径

　　聚苯硫醚(PPS)纤维套管(SB-PPS)在-30至190℃范围内保持H级绝缘性能,其价值在于对强酸、强碱及有机溶剂的抵抗能力。与聚丙烯酸酯涂层相比,PPS纤维本体即具备化学惰性,在浓硫酸、氢氧化钠等腐蚀性介质中浸泡24小时后,质量损失率低于1%,适用于化工反应釜、电镀设备等强腐蚀环境。

　　该材质的成本约为硅树脂系统的1.8至2.2倍,需在腐蚀防护需求与经济性之间权衡。

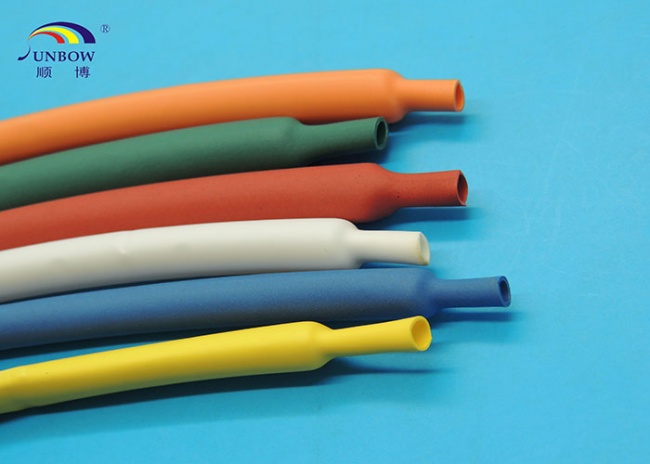

　　三、热缩套管体系：收缩特性与密封性能的关联逻辑

　　单壁无卤系统：快速绝缘与环保合规

　　EVA与PE热缩管(SBD-SWHF系列)采用电子束交联聚烯烃材料,在-55至125℃温度区间内,通过加热实现2:1或3:1收缩比。该材质体系燃烧时不产生卤化氢等有毒气体,符合RoHS与REACH指令要求,已通过CUL全色安规认证，YDPU2/8:（E360625)

　　工程实践表明,单壁热缩管适用于端子快速包覆、焊点防护等非密封场景。但其内层无胶结构,在防水、防潮环境下密封性能不足,潮气可沿轴向渗透,导致接触电阻增大。

　　双壁带胶热缩管系统：深度密封的结构创新

　　双壁热缩管(SBD-DWHF、SBD-DWG系列)在外层聚烯烃与被保护对象之间增设热熔胶层,加热后胶层流动填充缝隙,形成轴向与径向的双重密封。在盐雾试验(96小时,5%氯化钠溶液)后,接触电阻增长率低于8%,适用于船舶、户外设备等高湿环境已通过CUL全色安规认证，YDPU2/8:（E360625)

　　需注意热熔胶的耐温上限,当环境温度持续超过110℃时,胶层可能软化流动,导致密封失效。对于高温密封需求,应选择氟橡胶热缩管(SBD-SWHF-VT)等替代方案,其工作温度可达-55至200℃。

　　铁氟龙热缩系统：极端工况的材料边界

　　PTFE热缩套管(SBD-PTFE-HST)以聚四氟乙烯为基材,工作温度范围扩展至-65至260℃,介电强度可达45kV/mm。其表面能极低(摩擦系数0.04至0.1),可抵抗几乎所有化学试剂的侵蚀,适用于航天、等对材料性能有严格要求的场景。

　　该材质的局限性在于加工难度与成本,PTFE热缩管的单价约为普通聚烯烃热缩管的5至8倍,且收缩比较低(1.7:1),对被保护对象的尺寸精度要求较高。

　　四、硅胶与氟塑料套管：特殊应用的材料选择

　　硅胶管：食品级与高温弹性的双重属性

　　硅胶管(SBS-SRT)在-50至200℃范围内保持柔韧性,且可提供食品级材料选项,满足咖啡机、饮水机等与食品接触设备的合规要求。其分子结构中的硅氧键赋予材料优异的耐老化性能,在高温高湿环境下长期使用,性能衰减缓慢，通过CUL安规认证，YDPU2/8:（E360625)

　　但硅胶材料的抗撕裂强度较低,机械强度约为聚氨酯套管的60%至70%,不适用于承受剪切力或冲击载荷的场景。

　　PTFE挤出套管：化学防护的方案

　　PTFE套管(SBD-PTFE)通过挤出工艺成型,在-65至260℃温度区间内,可抵抗浓硫酸、王水、熔融碱金属等极端腐蚀介质。其介电常数为2.1,适用于高频信号传输线路的绝缘防护。

　　该材质的刚性较高,弯曲半径约为管径的10至15倍,在需要频繁弯折的布线场景中,应优先选择硅胶或聚氨酯等柔性材料。

　　五、编织网管与波纹管：机械防护的结构化设计

　　伸缩编织网管：透气散热与柔性防护

　　PET编织网管(SB-PET-ES系列)采用聚酯单丝编织,在-50至150℃范围内提供高弹性包覆,可实现50%至150%的径向扩充。其开放式网状结构利于线束散热,降低局部温升,适用于大功率电机、充电桩等发热设备，通过CUL安规认证，YDPU2/8:（E360625)

　　但编织结构对粉尘、液体的防护能力有限,在高污染环境下,颗粒物可能通过网孔进入内部,需配合密封套管使用。

　　波纹管：抗压强度与阻燃性能的工程平衡

　　尼龙波纹管(PA材质)在-40至125℃范围内,可承受300N以上的径向压力,且具备V0级阻燃性能。其波纹结构在弯曲时内应力分布均匀,疲劳寿命可达10万次以上,适用于汽车线束、工业机器人等动态布线场景。

　　波纹管的局限性在于内壁摩擦系数较高,线束在管内抽拉时阻力较大,安装效率低于光滑内壁的套管。

　　六、材质选型的工程决策框架

　　基于顺博绝缘在IATF16949汽车质量体系下的工程实践,建议采用以下决策路径:

　　温度主导型选型

　　当工作温度为约束条件时,按耐温等级分级选择:

　　• -60至200℃: 硅树脂玻璃纤维套管

　　• -40至155℃: 聚丙烯酸酯玻璃纤维套管或聚氨酯系统

　　• -65至260℃: PTFE套管或铁氟龙热缩管

　　化学环境主导型选型

　　在强腐蚀工况下,材料的化学稳定性优先于温度等级:

　　• 有机溶剂环境: 聚丙烯酸酯涂层或PPS纤维套管

　　• 强酸强碱环境: PPS纤维套管或PTFE套管

　　• 油类介质: 氟橡胶热缩管或聚丙烯酸酯系统

　　密封性主导型选型

　　防水防潮需求决定是否采用带胶结构:

　　• 非密封场景: 单壁热缩管或玻璃纤维套管

　　• 密封场景: 双壁带胶热缩管,胶层厚度需≥0.4mm

　　• 高压密封: 氟橡胶热缩管配合密封端帽

　　机械防护主导型选型

　　当线束承受外力冲击或频繁弯折时:

　　• 静态布线: 玻璃纤维套管或PTFE套管

　　• 动态弯折: 聚氨酯套管或硅胶管

　　• 抗压防护: 尼龙波纹管或聚丙烯波纹管

　　七、面向行业的实践建议

　　在新能源汽车三电系统、光伏储能、特高压传输等新兴应用场景中,绝缘套管需同时满足高温、高压、阻燃、轻量化等多重约束。建议工程设计团队:

　　建立材料性能数据库

　　采集不同材质在目标工况下的老化曲线、介电性能衰减规律,形成可量化的选型依据,而非依赖材料牌号。

　　重视安规认证的区域差异

　　CUL认证(北美市场)、(欧洲市场)对阻燃等级、卤素含量的要求存在差异,出口产品需提前确认目标市场的合规标准。

　　关注材料的长期稳定性

　　部分套管在初始性能测试中表现合格,但在3000小时以上的加速老化试验中,可能出现机械强度骤降或电气性能劣化,应要求供应商提供完整的寿命评估报告。

　　随着工业智能化、电气化程度的深化,绝缘套管的性能边界持续拓展。通过对材质特性的深度理解与工况参数的匹配,可在保障系统安全性的前提下,优化成本结构与安装效率,为行业提供更具工程价值的防护方案。
